As prensas hidráulicas são máquinas que possuem uma haste móvel e uma mesa fixa. Durante sua operação a haste móvel desce em direção a mesa fixa, prensando o material que está entre as duas peças.
Essas máquinas possuem diversas aplicações na indústria, sendo muito utilizadas em oficinas mecânicas, matrizarias, empresas de reciclagem, fabricantes de peças metálicas e na industria do calçado.
PMC-SM
De 1 a 500 TONS
Prensa hidráulica tipo “C”
– Bloco Manifold monitorado – cat.4,
– CLP de segurança
– Calço de segurança,
– Cortina de luz,
– Grade de proteção
– Botão de emergência
– Console bimanual com simultaneidade
– CLP+IHM (Controlador logico programável + Interface homem x máquina)
– Válvulas proporcionais de vazão e pressão
– Célula de carga
– Leitor de biometria ou código de barras
– Preparação para sistema supervisório
– Bomba de vazão variável
– Acumulador de pressão
– Cilindro extrator ou Almofada (duplo efeito)
– Parada mecânica
– Mesa móvel ou giratória
– Braços de apoio e réguas com esferas ou roletes para colocação de ferramentas dentro da Prensa.
– Bomba baixo ruido, engrenamento interno, paleta e ou pistão
– Cortina de luz com função programáveis “floating ou feixes flutuantes”, “blanking” e ou “muting”
– Aquecimento do blank por indução;
– Aquecimento dos platôs por resistência tubular
– Pintura customizada
* Os itens opcionais devem ser consultados para verificar disponibilidade em cada equipamento
São padrão para todas as máquinas desta linha.
– Rasgo/canais “T” na mesa e martelo, em “Paralelo” fabricados conforme norma DIN508
– Distância entre mesa a solo de 850mm
– Todas as prensas fabricadas pela PRESSMATIK Adequadas as normas de segurança conforme NR12 e NR10.
– Padrão para redes elétricas no Brasil em 220v trifásico 60Hz, com motores de alto rendimento, outras variações devem ser solicitadas antes da fabricação, como 380v ou 440v. e para redes em outros países conforme o padrão do país a ser exportado.
– Para alterações e modificações consultar o departamento técnico
Informações técnicas em constante revisão, podendo ser alteradas ou modificadas sem aviso prévio.
> SM;
– Modelo: PMC-SM
– Diferencial: Prensa compacta, excelente custo x benefício
– Capacidades: 10 a 100 tons
> ES;
– Modelo: PMC-ES
– Diferencial: Prensas produzidas conforme necessidade do cliente (customizadas)
– Capacidades: 1 a 600 tons.
> GT;
– Modelo: PMC-GT
– Diferencial: Prensas fabricadas com mesa giratória, indicadas para projetos onde necessita-se de maior segurança, pois o operador não tem acesso a área de prensagem, maior produtividade pois trabalham em ciclo contínuo, muito utilizadas em processos de montagem, rebarbação e forjamento.
Podem ser equipadas com diversos opcionais, consulte-nos
– Capacidades: 1 a 200 tons
> TR
– Modelo: PMC-TR
– Diferencial: Prensa tipo “C” indicada para rebarbação e ou calibração de peças em aço, ferro, alumínio, zamack dentre outros
– Capacidade: 1 a 200 tons
> MT;
– Modelo: PMC-MT
– Diferencial: Sistema de mesa móvel, ou seja, a mesa da prensa “C” sai da área de prensagem garantindo maior segurança.
– Capacidade: 1 a 200 tons
> AL;
– Modelo: PMC-AL
– Diferencial: Prensa indicada para alinhamento em eixos
– Funcionamento: O eixo é colocado sobre dois pontos de apoio na mesa, e o cilindro principal é acionado para desentortar o eixo.
– Capacidade: 1 a 200 tons
> BC;
– Modelo: PMC-BC
– Diferencial: Prensas pequenas, montadas em bancada
– Indicadas para serviços diversos, dentre os mais comuns montagem e fabricação de peças pequenas.
– Capacidade: 1 a 20 tons
> HZ;
– Modelo: PMC-HZ
– Diferencial: Prensa “C” horizontal, muito utilizadas para montagem de correntes, podendo ser utilizadas em diversas outras aplicações
– Capacidade: 1 a 200 tons
Aplicação Universal
Indicada para substituição das prensas excêntricas e chavetas.
– Setup rápido do ferramental, maior durabilidade das ferramentas, melhor qualidade das peças estampadas.
Baixa manutenção, ruido e vibração
Segurança, atende as mais exigentes normas de segurança.
Máquinas compactas
Aceita fácil adaptação e é compatível com os itens (peças, acessórios, componentes e periféricos) de mercado exe. Alimentadores, Robôs e outros.
– Corte, dobra, repuxo, estampagem, rebarbação, montagem e desmontagem, moldagem, progressivo, compactação, forjamento, dentre inúmeros outros.
– Todos os tipos de empresas, metalúrgicas ou não.
– Metálicos e não metálicos, Borrachas, Fibras, Compostos, Tecidos, Plásticos, Madeira, Cerâmicas, Pós, Químicos, Orgânicos e outros
PM4C
de 1 a 3.000 TONS
Prensa hidráulica 4 Colunas
– Bloco Manifold monitorado – cat.4,
– CLP de segurança
– Calço de segurança,
– Cortina de luz,
– Grade de proteção
– Botão de emergência
– Console bimanual com simultaneidade
– CLP+IHM (Controlador logico programável + Interface homem máquina)
– Leitura do curso através de régua transdutora de posição ou encoder
– Temporizador
– Aquecimento
– Válvulas proporcionais de vazão e pressão
– Célula de carga
– Leitor de biometria ou código de barras
– Preparação para sistema supervisório
– Bomba de vazão variável
– Acumulador de pressão
– Cilindro extrator ou Almofada (duplo efeito)
– Mesa móvel
– Braços de apoio e réguas com esferas ou roletes para colocação de ferramentas dentro da Prensa.
– Bomba baixo ruido
– Trocador de calor para resfriamento do óleo
– Cortina de luz com função programáveis “floating ou feixes flutuantes”, “blanking” e ou “muting”
– Proteção sanfonada para as colunas
– Pintura customizada
* Os itens opcionais devem ser consultados para verificar disponibilidade em cada equipamento
São padrão para todas as máquinas desta linha.
– Rasgo/canais “T” na mesa e martelo, em “Paralelo” fabricados conforme norma DIN508
– Distância entre mesa a solo de 850mm
– Todas as prensas fabricadas pela PRESSMATIK Adequadas as normas de segurança conforme NR12 e NR10.
– Padrão para redes elétricas no Brasil em 220v trifásico 60Hz, com motores de alto rendimento, outras variações devem ser solicitadas antes da fabricação, como 380v ou 440v. e para redes em outros países conforme o padrão do país a ser exportado.
– Para alterações e modificações consultar o departamento técnico
Aplicação Universal
– Indicada para fabricação de peças que exigem qualidade e precisão
– Martelo guiado através de buchas de bronze deslizantes e lubrificadas em 4 colunas de aço cromadas.
– Setup rápido do ferramental, maior durabilidade das ferramentas, melhor qualidade das peças estampadas.
Baixa manutenção, ruido e vibração
Segurança, atende as mais exigentes normas de segurança.
Aceita fácil adaptação e é compatível com os itens (peças, acessórios, componentes e periféricos) de mercado exe. Alimentadores, Robôs e outros.
– Corte, dobra, repuxo, estampagem, rebarbação, montagem e desmontagem, moldagem, progressivo, compactação, forjamento, dentre inúmeros outros.
– Todos os tipos de empresas, metalúrgicas ou não.
– Metálicos e não metálicos, Borrachas, Fibras, Compostos (SMC), Tecidos, Plásticos, Madeira, Cerâmicas, Pós, Químicos, Orgânicos e outros
PMH
de 1 a 3.000 TONS

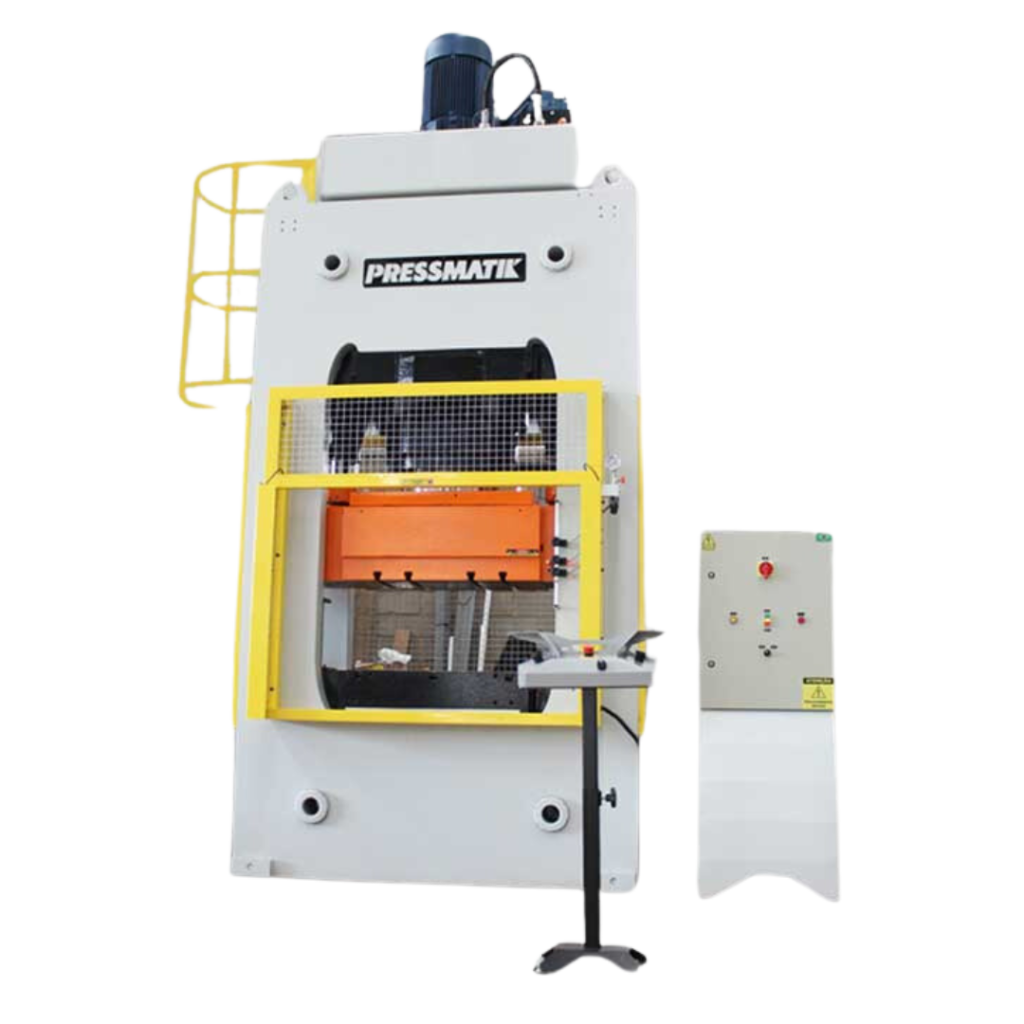

Prensa hidráulica tipo “H”
– Bloco Manifold monitorado – cat.4,
– CLP de segurança
– Calço de segurança,
– Cortina de luz,
– Grade de proteção
– Botão de emergência
– Console bimanual com simultaneidade
– CLP+IHM (Controlador logico programável + Interface homem máquina)
– Leitura do curso através de régua transdutora de posição ou encoder
– Temporizador
– Aquecimento
– Válvulas proporcionais de vazão e pressão
– Célula de carga
– Leitor de biometria ou código de barras
– Preparação para sistema supervisório
– Bomba de vazão variável
– Acumulador de pressão
– Cilindro extrator ou Almofada (duplo efeito)
– Mesa móvel
– Braços de apoio e réguas com esferas ou roletes para colocação de ferramentas dentro da Prensa.
– Bomba baixo ruido
– Trocador de calor para resfriamento do óleo
– Cortina de luz com função programáveis “floating ou feixes flutuantes”, “blanking” e ou “muting”
– Proteção sanfonada para as colunas
– Pintura customizada
* Os itens opcionais devem ser consultados para verificar disponibilidade em cada equipamento
São padrão para todas as máquinas desta linha.
– Rasgo/canais “T” na mesa e martelo, em “Paralelo” fabricados conforme norma DIN508
– Distância entre mesa a solo de 850mm
– Todas as prensas fabricadas pela PRESSMATIK Adequadas as normas de segurança conforme NR12 e NR10.
– Padrão para redes elétricas no Brasil em 220v trifásico 60Hz, com motores de alto rendimento, outras variações devem ser solicitadas antes da fabricação, como 380v ou 440v. e para redes em outros países conforme o padrão do país a ser exportado.
– Para alterações e modificações consultar o departamento técnico
NOTA:
Informações técnicas em constante revisão, podendo ser alteradas ou modificadas sem aviso prévio.
> ST;
– Modelo: PMH-ST
– Diferenciais: Martelo do tipo “Flutuante”, guiado por colunas cilíndricas
> PR;
– Modelo: PMH-PR
– Diferenciais: Martelo guiado por réguas do tipo “Prismas”, apoiadas em 4 pontos, perfeitamente alinhados para garantir geometria
– Opcionais: Martelo com opção de apoio em 8 pontos garantindo geometria em situações extremas
> LB; (desenho)
– Modelo: PMH-LB
– Aplicação: Indicadas para Escolas e laboratórios
– Diferenciais: a série “LB” pode ser equipada com acessórios para um maior número de funções garantindo flexibilidade de aplicações
– Opcionais:
– Sistema de aquecimento
– Supervisório
– Degasagem
– Controle de tempo de prensagem
– Controle preciso de força ou velocidade através de válvulas proporcionais ou servo controladas
> ES
– Modelo: PMH-ES
– Aplicação: Conforme necessidade e projeto do cliente
– Diferenciais: Fabricada de forma customizada para atender as mais diversas necessidades. (Foto da prensa “H” da tenneco)
> WK;
– Modelo: PMH-WK
– Aplicação: Oficinas de manutenção para serviços diversos, montagens, desmontagens, endireitamento, dentre outros
– Diferenciais:
– Opcionais:
– Prismas
– Prensa auxiliar
– Acionamento por console bimanual
> WT;
– Modelo: PMH-WT
– Aplicação: Montagem e desmontagem de pneus maciços, pneus de empilhadeira e veículos fora de estrada
> WP;
– Modelo: PMH-WP – Prensa “H” tipo pórtico
– Aplicação: Montagem e desmontagem de eixos, polias, engrenagens, endireitamento de chapas, vigas e colunas
– Diferenciais: Através do pórtico móvel o cilindro desloca-se para frente e para trás da mesa podendo assim exercer esforço em todo o seu comprimento
– Opcionais:
Cabeçote móvel (movimento direita esquerda) para flexibilidade de esforço em toda a largura da máquina
> EN
– Modelo: PMH-EN – Prensa para esvaziamento de tambores com líquidos viscosos / pastosos
– Aplicação: Nas indústrias em geral onde há a necessidade de transferir líquidos viscosos ou pastosos
– Diferenciais: Os líquidos podem ser transferidos pela válvula inferior do tambor ou por saída opcional no martelo
> TC;
– Modelo: PMH-TC – Prensa para testes e ensaios em tubos de concreto
– Aplicação: Fabricantes de tubos de concreto para teste de resistência
– Diferenciais: Modelo básico com manômetro com ponteiro de arrasto
– Opcionais: Célula de carga para identificar o momento de ruptura
> VB
– Modelo: PMH-VB
– Aplicação: para vulcanização de borrachas e seus derivados, pastilhas de freios, peças de silicone dentre outros
– Diferenciais: Quantidade de vãos conforme necessidade
– Opcionais:
– Mesa de extração
– Mesa dupla
– Aquecimento por resistência elétrica, óleo térmico ou vapor
Aplicação Universal
– Indicada para fabricação de peças que exigem máquinas robustas e precisas.
– Martelo pode ser do tipo “Flutuante”, ou seja, guiado em colunas cilíndricas de aço cromadas. Ou do tipo “Prismático, ou seja, guiado em colunas ajustáveis do tipo prisma deslizantes em réguas de bronze.
– Setup rápido do ferramental, maior durabilidade das ferramentas, melhor qualidade das peças estampadas.
Baixa manutenção, ruido e vibração
Segurança, atende as mais exigentes normas de segurança.
Aceita fácil adaptação e é compatível com os itens (peças, acessórios, componentes e periféricos) de mercado exe. Alimentadores, Robôs e outros.
– Corte, dobra, repuxo, estampagem, rebarbação, montagem e desmontagem, moldagem, progressivo, compactação, forjamento, dentre inúmeros outros.
– Todos os tipos de empresas, metalúrgicas ou não.
– Metálicos e não metálicos, Borrachas, Fibras, Compostos (SMC), Tecidos, Plásticos, Madeira, Cerâmicas, Pós, Químicos, Orgânicos e outros
PM2C – Prensa 2 colunas
Modelo: PMH-HZ; Prensa horizontal para barramento de cobre
